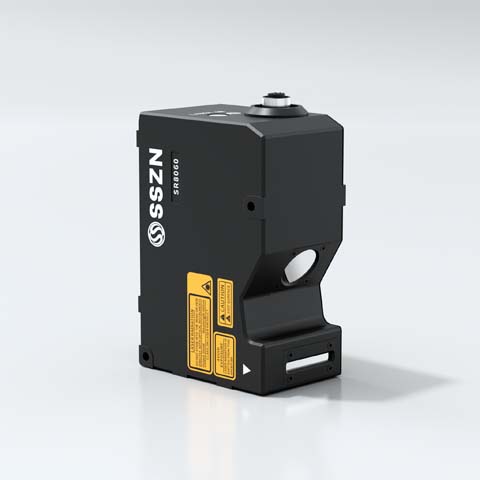

SR8060/*SR3060

產品介紹

· X 軸寬度：26~36mm

· 掃描速度：3200~67000Hz

· Z 軸線性度：±0.02%的F.S.

· 光源波長：405nm

· 激光器等級：2M

*SR3000系列為特殊定制版本，具體選型請咨詢業務端。

相關文檔下載

立即聯系

技術規格

型號	SR8060/*SR3060
參考距離（CD）	60mm
Z 軸高度（FS）	18mm
X 軸寬度 - 近端	26mm
X 軸寬度 - 參考距離	31mm
X 軸寬度 - 遠端	36mm
光源波長	405nm
激光器等級	2M
激光器輸出功率	10mW
Z 軸（高度）重復精度	0.2μm
X 軸（寬度）重復精度	5μm
Z 軸（高度）線性度	±0.02%的F.S.
X 軸（寬度）輪廓數據間隔	12μm
X 軸輪廓點數	3200
掃描速度（Hz）	3200~67000
I/O 接口	/
溫度特性	0.01%的F.S./℃
編碼器接口	單端、差分編碼器各一個
輸入輸出	1個100Base-TX/1000Base-T以太網接口
輸入電壓	/
工作溫度	0~50℃
儲存溫度	-20~70℃
工作濕度	35%~85%，無凝露
ESD 防護	接觸放電 4kV、空氣放電 8kV，符合 IEC61000-4-2 標準
EFT 防護	電源端口 2kV/5或100kHz、信號端口 1kV/5或100kHz，符合 IEC61000-4-4 標準
沖擊	每軸 50Gs/3ms，符合 IEC 68-2-27 Ea 標準
振動	10Gs (10-500Hz) ，符合 IEC 68-2-6 Fc 標準
IP 等級	IP67，符合 IEC 60529 標準
尺寸	123.5x84x55
數據線（配線）型號	SCB-HCAM-HB1-3m、SCB-HCAM-HB1-10m
重量	650g

*SR3000系列為特殊定制版本，具體選型請咨詢業務端
